數顯壓力開關調試需按 “準備→基礎參數設置→動作閾值校準→功能驗證” 四步操作，核心是精準設定壓力上下限與動作邏輯，確保與被控設備適配。

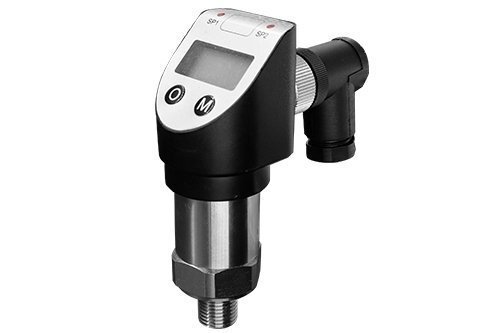

PTL517數顯壓力開關

一、調試前準備

1. 設備檢查：確認數顯壓力開關供電電壓（如 DC24V、AC220V）與電源匹配，接線正確（壓力接口接被測管路，輸出線接執行器如電磁閥），避免正負極接反。

2. 工具準備：備好標準壓力源（如手動壓力泵）、萬用表（測輸出信號）、螺絲刀（接線與操作），確保被測管路無壓力（空載狀態）。

3. 安全防護：若測高壓場景（如＞1MPa），需檢查壓力接口密封性，佩戴防護手套，防止壓力泄漏傷人。

二、核心調試步驟

1. 基礎參數設置

• 單位切換：按 “單位” 鍵切換壓力單位（MPa、kPa、PSI 等），選擇與實際需求一致的單位（如工業場景常用 MPa）。

• 顯示設置：按 “設置” 鍵進入菜單，調整顯示亮度、采樣間隔（默認 1 秒，波動大的場景可設為 2-3 秒），確保讀數清晰穩定。

2. 壓力閾值校準（關鍵步驟）

• 零點校準：在管路空載（壓力為 0）時，長按 “清零 / 校準” 鍵 3 秒，屏幕顯示 “Zero OK”，完成零點復位，避免初始誤差。

• 上限值（SP）設定：短按 “設置” 鍵至屏幕顯示 “SP”，通過 “↑↓” 鍵調整目標壓力（如 0.6MPa），按 “確認” 保存。此值為壓力達到時的動作閾值（如啟動泄壓閥）。

• 下限值（LP）設定：繼續按 “設置” 鍵至顯示 “LP”，調整下限壓力（如 0.4MPa），確認保存。此值為壓力低于時的復位閾值（如關閉泄壓閥）。

• 遲滯調整：若壓力波動大，可設置遲滯值（如 0.05MPa），避免開關頻繁動作。進入 “HYST” 菜單，通過按鍵調整后確認。

3. 輸出功能驗證

• 模擬壓力測試：用手動壓力泵向管路緩慢加壓，觀察壓力上升至上限值（0.6MPa）時，開關輸出是否動作（萬用表測輸出端通斷，或觀察執行器啟動）。

• 泄壓測試：緩慢泄壓，當壓力降至下限值（0.4MPa）時，確認開關復位，輸出狀態切換（如執行器停止）。

• 誤差修正：若實際動作壓力與設定值偏差超 ±0.02MPa，重新進入閾值設置菜單微調，直至偏差在允許范圍。

三、特殊功能調試（按需操作）

1. 報警功能：若需超壓報警，進入 “ALM” 菜單，設置報警閾值（通常高于上限值 5%-10%），選擇報警方式（聲光、觸點輸出）。

2. 延時功能：針對脈沖壓力場景，進入 “DELAY” 菜單，設置動作延時（如 1-3 秒），避免瞬時壓力波動導致誤動作。

3. 反向邏輯：若需 “壓力低于上限時動作”，進入 “LOGIC” 菜單，切換輸出邏輯（常開 / 常閉切換）。

四、調試后收尾

1. 參數鎖定：按 “鎖定” 鍵鎖定參數，防止誤操作修改（解鎖需長按 “鎖定 + 確認” 組合鍵）。

2. 連續測試：讓設備正常運行 10-30 分鐘，觀察壓力開關動作是否穩定，無頻繁跳變或誤觸發。

3. 記錄參數：記錄設定的上下限值、遲滯、延時等參數，便于后續維護查閱。

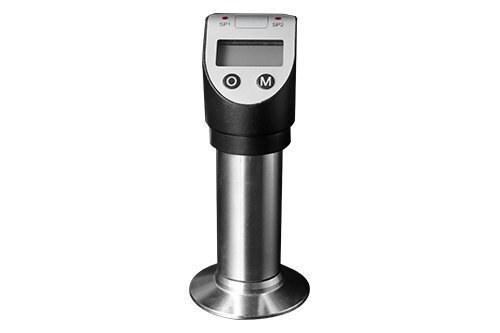

PTL530衛生型數顯壓力開關
