空壓機壓力控制器的工作原理是什么?

發布時間:2025-10-30
瀏覽次數:27
文章來源:http://www.northdesign.cn
YL-801C 的核心工作邏輯是通過預設上限壓力(卸載壓力) 與下限壓力(加載壓力) 兩個關鍵閾值,對空壓機系統壓力進行實時監控與自動調節,本質是一套 “壓力反饋 - 指令輸出 - 狀態切換” 的閉環控制系統。

例如:若將上限壓力設為 0.8MPa、下限壓力設為 0.6MPa,當儲氣罐壓力升至 0.8MPa 時,控制器觸發卸載指令;當壓力降至 0.6MPa 時,自動發出加載指令,確保系統壓力穩定在 0.6-0.8MPa 的區間內。這種邏輯既適配工頻空壓機的 “啟??刂啤?,也可配合電磁閥實現更靈活的狀態切換。

YL-801W壓力控制器-5(1)

YL-801C空壓機數顯壓力控制器

二、關鍵部件及協同機制
YL-801C 作為集 “測量、顯示、控制” 于一體的智能設備,其工作依賴三大核心部件的協同運作:
1. 壓力感知單元:高精度信號采集基礎
設備內置壓力傳感器(與 316 不銹鋼兼容),可實時監測儲氣罐或管網內的壓力變化,量程覆蓋 0-1.6MPa,精度達 1.0% FS,采樣頻率為 5 次 / 秒。其核心作用是將 “物理壓力” 轉化為可識別的電信號(如電壓或電流信號),為后續判斷提供精準數據輸入 —— 這與傳統機械開關的膜片感應不同,電子式傳感器的響應速度更快,長期使用偏差可通過 “一鍵清零” 功能修正。
2. 智能控制單元:系統的 “決策大腦”
控制單元基于單片機架構,是 YL-801C 的核心決策部件,主要承擔三大任務:
  • 信號處理:接收壓力傳感器的實時數據,與用戶預設的上下限閾值進行對比;

  • 邏輯判斷:結合延時控制、漏壓保護等預設功能,判定是否觸發加載 / 卸載動作(如壓力驟降時啟動漏壓保護,避免設備空轉);

  • 指令輸出:通過內置繼電器(負載能力 220VAC 5A)向執行部件發送開關信號,同時驅動數顯屏幕實時更新壓力值(支持 MPa、bar 等多單位切換)。

此外,該單元還具備密碼保護功能,可防止非授權人員篡改壓力參數,提升系統安全性。
3. 執行聯動單元:指令落地的關鍵環節
YL-801C 需配合空壓機的電磁閥、進氣閥等執行部件實現控制落地,具體聯動邏輯如下:
  • 加載過程:當壓力低于下限閾值時,控制器繼電器閉合(黑線與白線導通),向加載電磁閥發送通電信號,電磁閥動作推動進氣閥全開,空氣進入壓縮腔產氣,經油氣分離器輸出至系統;

  • 卸載過程:當壓力達到上限閾值時,繼電器斷開(黑線與白線斷開),電磁閥失電,進氣閥在彈簧力作用下關閉,同時卸荷閥開啟排出壓縮腔余壓,空壓機進入空轉或停機狀態。

若開啟 “反向控制” 功能,還可實現 “低點斷開、高點閉合” 的特殊邏輯,適配不同工況需求。
三、與傳統機械控制器的核心差異
YL-801C 作為電子式控制器,相比傳統波紋管式開關(如 YWK 型)具有顯著優勢:
對比維度
隆旅 YL-801C 電子式
傳統機械式
壓力調節
全量程任意設,精度 ±1.0% FS
彈簧調節,精度 ±2.5% FS
功能擴展
支持超壓報警、延時控制、漏壓保護
僅基礎啟停控制
壽命與維護
無觸點設計,壽命長,一鍵清零校準
機械磨損快,需頻繁調試彈簧
人機交互
數顯實時壓力,參數可視化
無顯示,依賴壓力表間接判斷
這種差異使其能有效替代傳統機械開關與電接點壓力表,廣泛應用于空壓機全自動控制場景。


四、隆旅YL-801W水泵壓力控制器

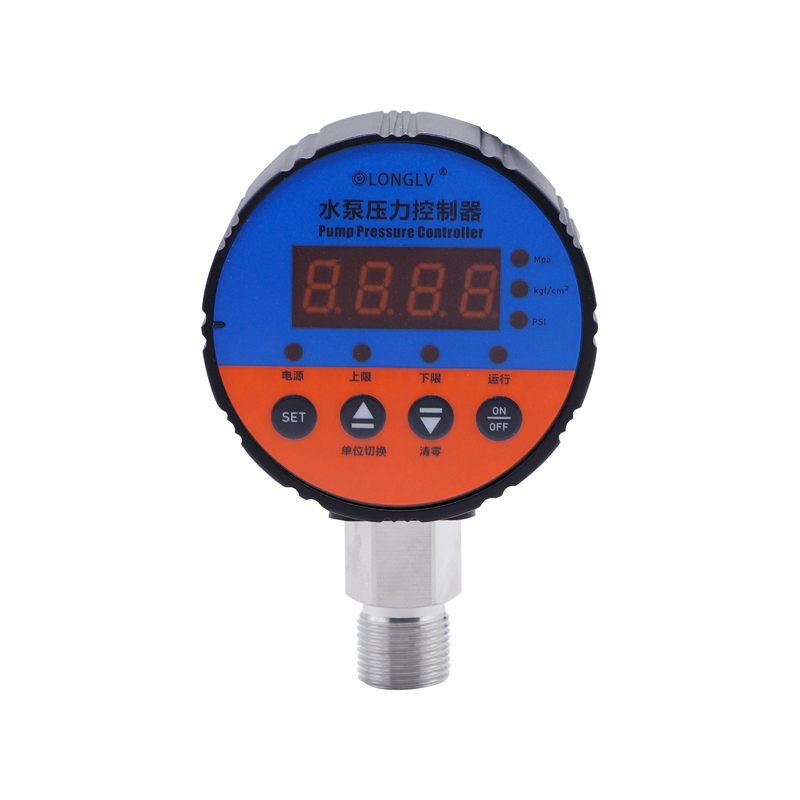

YL-801W壓力控制器-5

YL-801W水泵數顯壓力控制器

隆旅 YL-801W 是一款集壓力測量、顯示、控制于一體的智能數顯控制器,專為水泵系統自動化調控設計,可替代傳統機械開關與電接點壓力表,適配液體、氣體等多種介質。
二、核心工作邏輯
采用 “雙閾值閉環控制” 模式,操作與原理清晰直觀:
  1. 參數預設:用戶可全量程設定壓力上限(停泵閾值)與下限(啟泵閾值);

  1. 實時監測:內置 316L 不銹鋼傳感器,以 5 次 / 秒頻率采集管路壓力,精度達 ±0.5% FS;

  1. 自動啟停:壓力降至下限(如 0.2MPa)時,控制器繼電器閉合(黑線與白線導通),觸發水泵啟動;壓力升至上限(如 0.6MPa)時,繼電器斷開,水泵停止工作;

  1. 功能適配:支持反向控制、延時保護等功能,可避免設備頻繁啟?;蛞驂毫E降空轉。

三、關鍵優勢
  • 精度更高:相比傳統機械開關(±2.5% FS),精度提升 50%,長期穩定性達 ±0.5% FS / 年;

  • 操作便捷:4 位 LED 實時顯示壓力,支持 MPa、Kgf、Psi 單位切換,誤差可一鍵清零校準;

  • 適配性強:供電可選 220VAC/380VAC 等規格,接口含 M20*1.5、G1/4 等多種型號,適配樓宇供水、工程機械等場景;

  • 安全耐用:具備短路保護、防反接保護,無觸點設計減少磨損,外殼抗震動、耐高低溫(-20℃~80℃)。

四、典型適用場景
  • 民用:樓宇二次供水、家用自吸泵自動控制;

  • 工業:液壓系統壓力維持、自動化機械配套;

  • 商用:小型供水站、灌溉系統水泵調控。
