上表面被 “拉伸”，應變片長度變長、截面積變小，電阻值增大；

下表面被 “壓縮”，應變片長度變短、截面積變大，電阻值減小；

應變片電阻變化量（ΔR/R）與彈性梁的形變量（即載荷大?。﹪栏窬€性相關，這就是 “應變效應” 的核心。

放大器將毫伏級信號放大至伏級（如 0-5V）或標準電流信號（如 4-20mA）；

濾波模塊過濾電磁干擾（如電機、變頻器產生的雜波），確保信號穩定；

溫度補償模塊抵消環境溫度變化對彈性梁、應變片的影響（如溫度升高導致的電阻漂移），保證不同溫度下的測量精度。

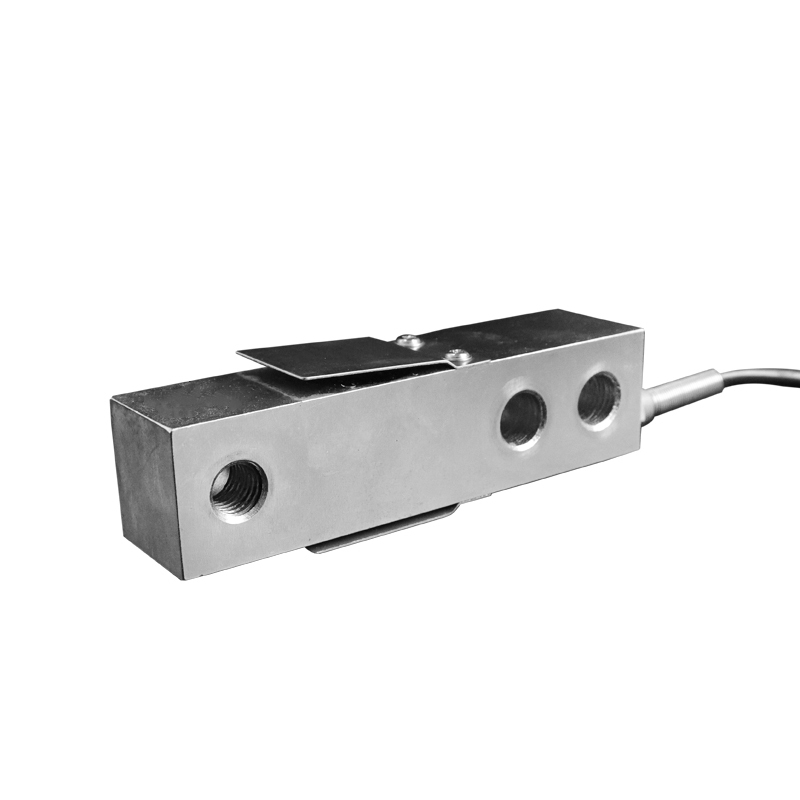

彈性梁材質：采用 40CrNiMo 合金鋼（高強度、高彈性，彈性限度大，可承受 150% 額定載荷的過載沖擊而不永久變形），確保形變與載荷的線性關系穩定；

應變片布局：在彈性梁上下表面各粘貼 2 片高精度金屬應變片，組成全橋結構，零點漂移≤0.02% FS/℃，溫度誤差極??；

安裝方式：固定端通過螺栓與設備底座剛性連接，自由端預留螺紋孔，可直接連接稱重平臺或料斗，確保載荷完全傳遞至彈性梁，減少力損耗。

量程范圍：0 - 50kg、0 - 100kg、0 - 200kg（小量程設計，適配懸臂梁 “微小形變敏感” 的特性）；

精度等級：C3 級（誤差≤0.02% FS），得益于全橋結構的抗干擾能力與高精度應變片；

輸出信號：2.0mV/V（毫伏級信號，需搭配儀表或放大器使用），部分型號可選 4 - 20mA 電流輸出（內置信號調理電路）；

工作溫度：-20℃~60℃，通過溫度補償模塊實現寬溫域穩定工作，避免溫度對形變、電阻的影響。
